应用介绍

复杂的单片机系统包含很多单元系统，把这些基本   单元独立出来并学习其实现的过程称为项目设计，其内容包含电路原理设计、程序设计、仿真实验等过程，因此单片机系统设计是单片机产品开发的基础。本章以项目设计为例，介绍单片机系统程序设计过程中所使用的软件开发和电路仿真平台。本章学习内容有：

1．单片机软件开发系统 Keil应用

2．单片机系统仿真与调试

3．单片机的程序下载与硬件仿真

        Keil是美国Keil Software公司推出的一款51系列兼容单片机C语言程序设计软件，目前，Keil使用较多的版本为µVision3，它集可视化编程、编译、调试、仿真于一体，支持51汇编、PLM和C语言的混合编程。它具有功能强大的编辑器、工程管理器以及各种编译工具、包括C编译器、宏汇编器、链接/装载器和十六进制文件转换器。

Keil µVision3软件的安装属于标准Windows软件安装。安装之后在桌面或者开始菜单中运行Keil，启动后的工作界面如图2-1-1所示，主要分为菜单工具栏、项目工作区、源码编辑区和输出提示区

Keil为用户提供了可以快速选择命令的工具栏和菜单条以及源代码窗口、对话框窗口。菜单条提供各种操作命令菜单，用于编辑操作、项目维护、工具选项、程序调试、窗口选择以及帮助。另外，工具条按钮和键盘快捷键允许快速执行命令。下面通过一个实例说明Kiel常用的菜单、命令的应用。

 Keil集成的工程管理器使得开发的应用程序更加容易，Keil平台把单片机系统软件部分作为一个工程对待，完整的程序设计过程包括选择工具集(对基于ARM的工程)、创建新的工程和选择CPU、添加工作手册、创建新的源文件、在工程里加入源文件、创建文件组、设置目标硬件的工具选项、配置CPU启动代码、编译工程和创建应用程序代码、为PROM编程创建HEX文件等。

  针对单片机的程序设计，可以把Keil应用分工程文件的创建、新建源文件并添加到工程中、程序编写、编译调试4个基本步骤。

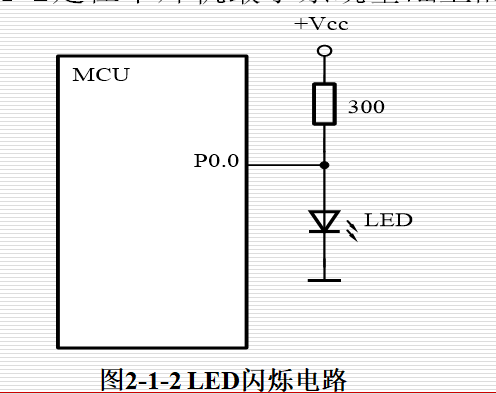

为了便于说明各个过程，以单片机最小系统为硬件基础，把一个LED接在P0.0口，低电平有效，编程实现LED的闪烁。图2-1-2是在单片机最小系统基础上的LED闪烁电路
