三相逆变器的有功和无功功率控制

# 描述:-该SIMULINK模型,用于控制三相VSI的P和Q连接到电力电网。 有功功率调整到给定的值使用PI控制器(即外环),然后PI调节器的输出逆变器参考直流轴电流由内部PI控制器调节的。同样无功功率也是通过这个原理进行控制,但是要生成逆变器的参考正交电流。# 要求:-此型号与`Matlab R2019b`和最新版本兼容。 # 怎么使用?-直接运行文件。-模型参数包含在模型属性中。#

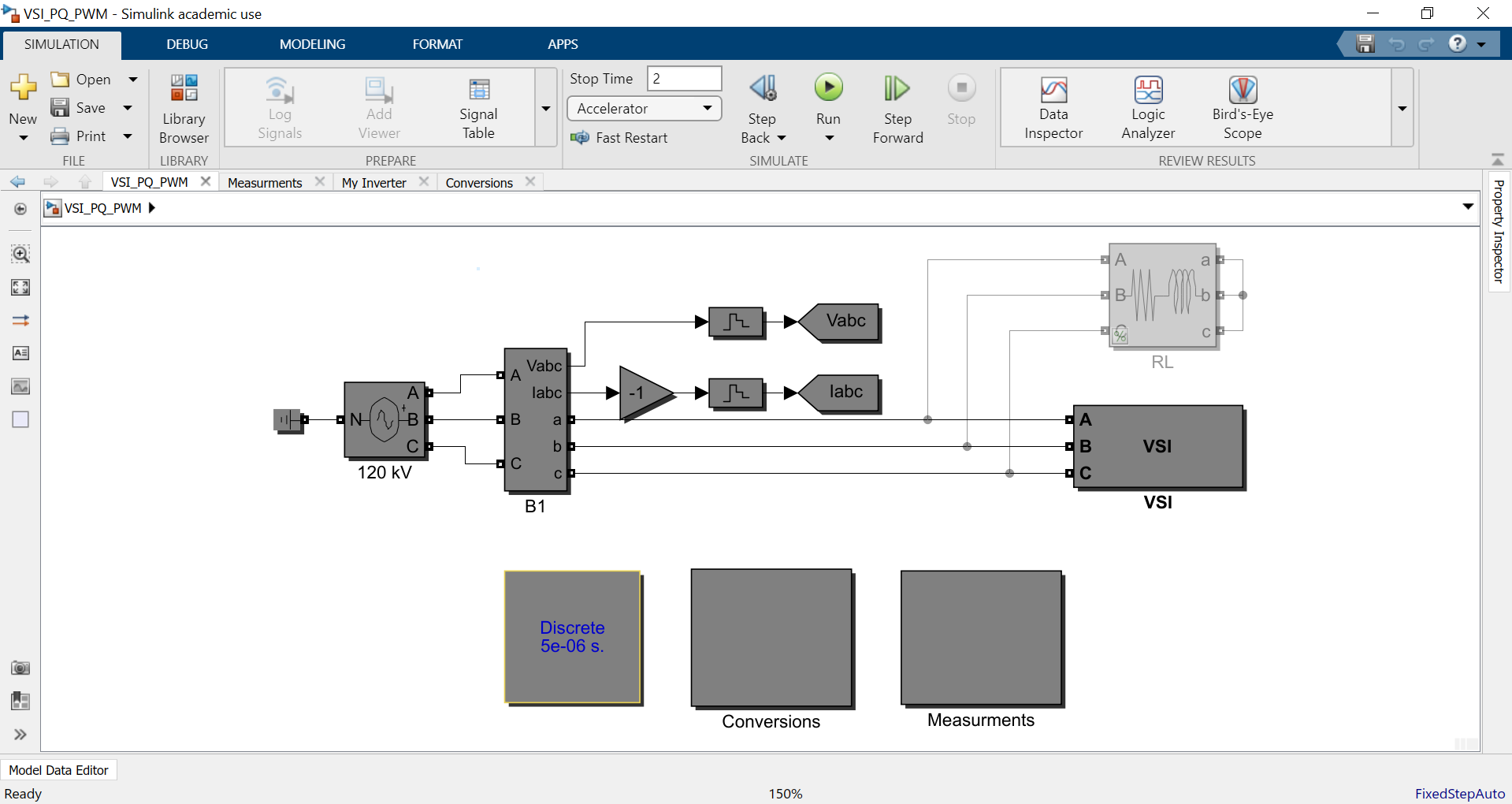

预览截图

应用介绍

# 描述:
-该SIMULINK模型,用于控制三相VSI的P和Q连接到电力电网。 有功功率调整到给定的值

使用PI控制器(即外环),然后PI调节器的输出逆变器参考直流轴电流由内部PI控制器调节的。同样无功功率也是通过这个原理进行控制,但是要生成逆变器的参考正交电流。

# 要求:
-此型号与`Matlab R2019b`和最新版本兼容。

# 怎么使用?
-直接运行文件。
-模型参数包含在模型属性中。

# 要求:
-此型号与`Matlab R2019b`和最新版本兼容。

文件列表(部分)

名称 大小 修改日期
VSI_PQ_PWM.slx44.19 KB2021-01-42
license.txt1.44 KB2021-01-42
