纯正弦波离网逆变器

该模型演示了逆变器的基本设计和基本操作。 具有以下规格的纯正弦波离网逆变器 输入电压:24V DC 标称输出电压:230V AC 额定功率输出:1kVA参见线性变压器块 调制方法:正弦PWM,请参见PWM发生器模块

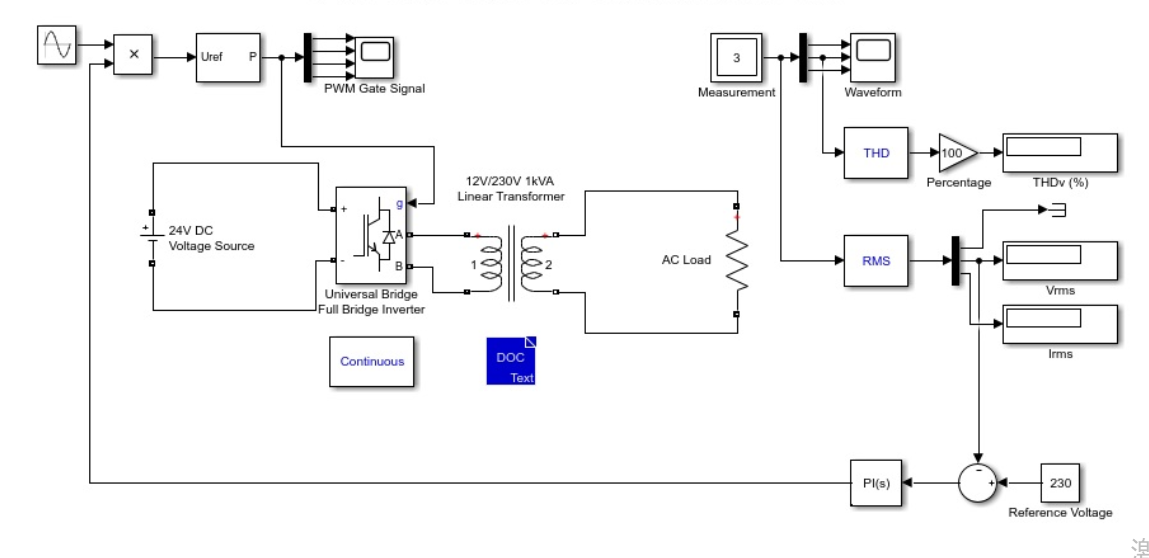

预览截图

应用介绍

该模型演示了逆变器的基本设计和基本操作。
具有以下规格的纯正弦波离网逆变器

输入电压:24V DC
标称输出电压:230V AC
额定功率输出:1kVA参见线性变压器块
调制方法:正弦PWM,请参见PWM发生器模块
功率频率:50Hz(参见PWM发生器模块)
载波频率:10kHz(200 * 50Hz)参见PWM发生器模块
控制方式:PI电压反馈控制

总谐波失真(THD):额定功率输出时<1.2%
总谐波失真(THD):在50%额定功率输出时<2.5%
总谐波失真(THD):额定功率输出的> 25%时<5%

为简单起见,输入直流环节电容器和输出LC滤波器为

文件列表(部分)

名称 大小 修改日期
PureSineWaveOffGridInverterDemo.slx30.40 KB2019-01-40
license.txt1.44 KB2019-01-40
