级联H桥型五电平逆变器的simulink仿真程序参考
多电平逆变器广泛应用于电机调速等领域，本文在分析级联型逆变器的基础上，深入分析了 SPWM 控制技术及逆变器的谐波问题。 通过 Matlab/simulink 软件对 H 桥级联型五电平逆变器进行建模仿真，得到了不同调制比情况下的电压及电流波形，并分析了不同调制比情况下的谐波问题。

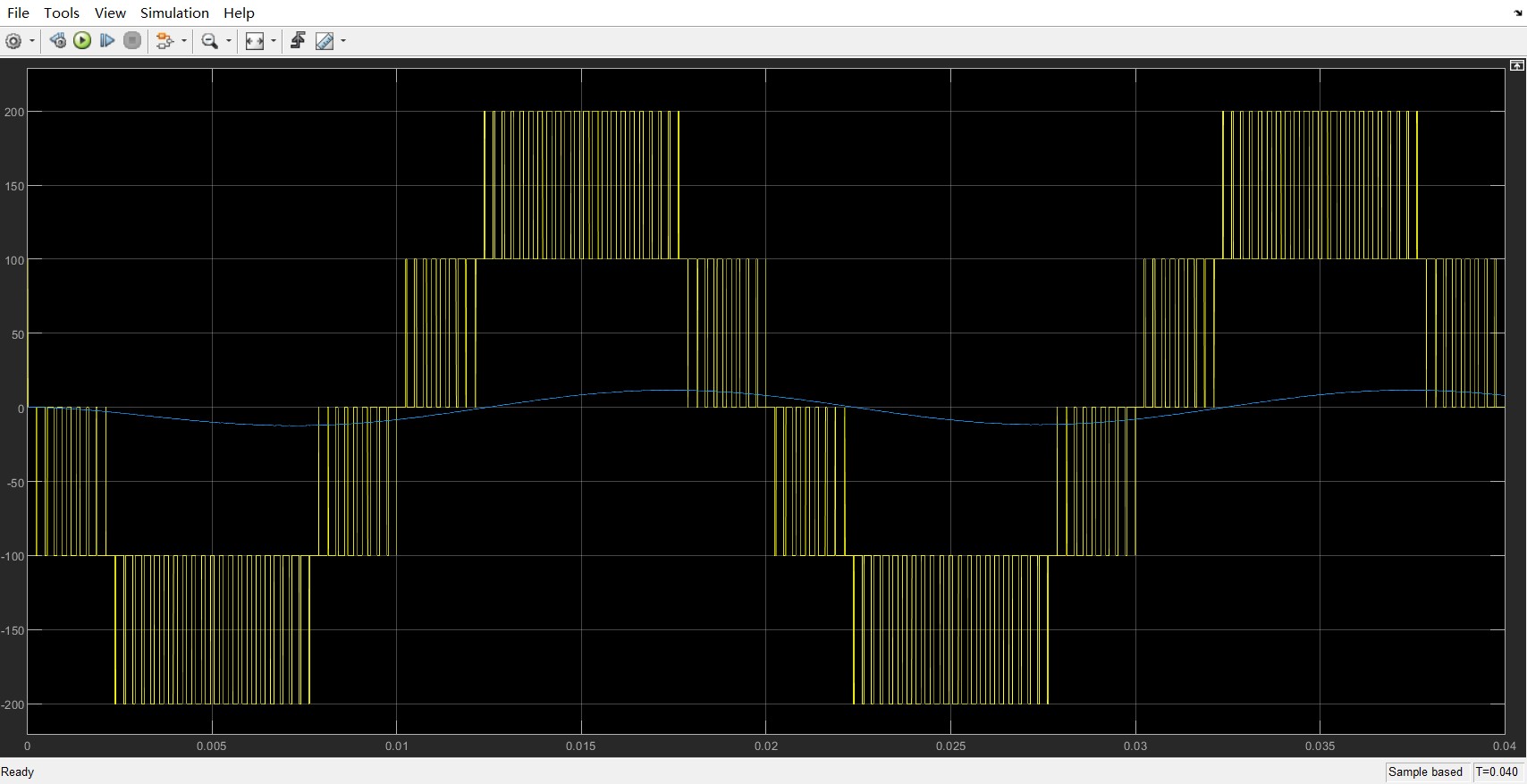

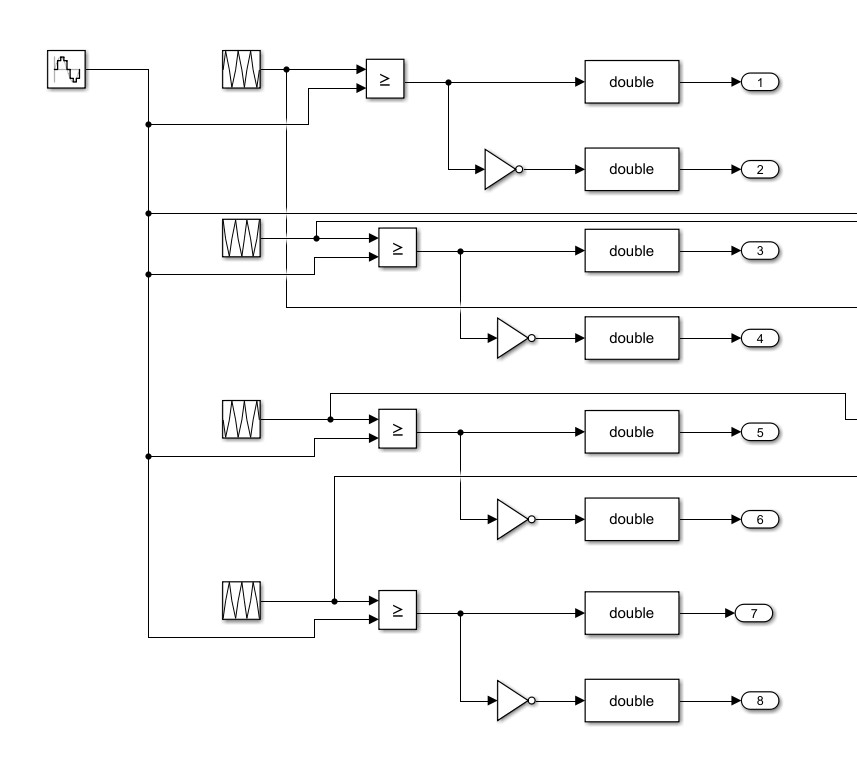

预览截图
应用介绍
多电平逆变器是以电力系统中直流输电、无功功率补偿、电力有源滤波器等应用发展的需要，高压大功率交流电动机变频调速系统大量应用的需求，以及 20 世纪 70 年代以来两次世界性的能源危机和当前严重的环境污染所引起的世界各国对节能技术与环保技术的广泛
关注为背景的。
H 级联型逆变器是一种由相同模块组成的多电平逆变器，当某模块出现问题时，可将其忽略，其余模块可继续维持逆变器的正常工作，大大提高了系统的可靠性；按载波移相 SPWM 控制技术进行 PWM 控制，各单元输出波形叠加即可得多电平输出，控制法比箝位型电路对
各桥臂的简单，也易于扩展。同时，对不同调制比情况下的电压进行了谐波分析。
©版权声明：本文内容由互联网用户自发贡献，版权归原创作者所有，本站不拥有所有权，也不承担相关法律责任。如果您发现本站中有涉嫌抄袭的内容，欢迎发送邮件至： www_apollocode_net@163.com 进行举报，并提供相关证据，一经查实，本站将立刻删除涉嫌侵权内容。
转载请注明出处： apollocode » 级联H桥型五电平逆变器的simulink仿真程序参考
文件列表(部分)
| 名称 | 大小 | 修改日期 |
|---|---|---|
| simu.slx | 21.29 KB | 2020-03-28 |
| ╗∙╙┌H╟┼╝╢┴¬╨═╬σ╡τ╞╜─µ▒Σ╞≈╡─Matlab╖┬╒µ╖╓╬÷_▓±░«╞╜.pdf | 1,466.40 KB | 2020-03-08 |
| ╗∙╙┌ H ╟┼╝╢┴¬╨═╬σ╡τ╞╜─µ▒Σ╞≈╡─ Matlab ╖┬╒µ╖╓╬÷ | 0.00 KB | 2021-05-10 |
