并网光伏阵列

此仿真模型是使用 SimPowerSystems 的并网光伏阵列的两个演示。包装中包含以下两种型号： PVarray_Grid_IncCondReg_det.mdl 是通过 DC-DC 升压转换器和三相三电平电压源转换器 (VSC) 连接到 25 kV 电网的 100 kW 阵列的详细模型。最大功率点跟踪 (MPPT) 是通过使用“增量电导 + 积分调节器”技术的 Simulink 模型在升压转换器中实现的。

立即下载

预览截图

应用介绍

此仿真模型是使用 SimPowerSystems 的并网光伏阵列的两个演示。

包装中包含以下两种型号：

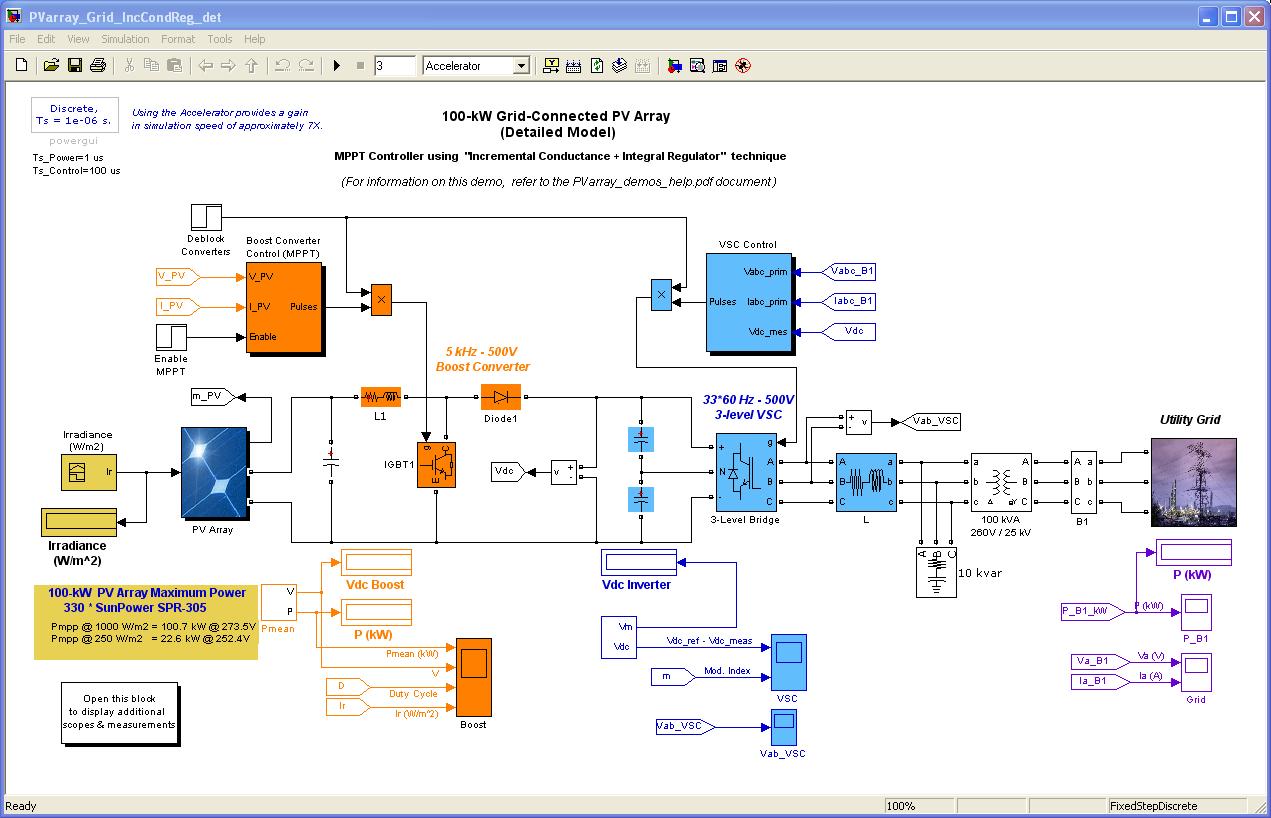

PVarray_Grid_IncCondReg_det.mdl 是通过 DC-DC 升压转换器和三相三电平电压源转换器 (VSC) 连接到 25 kV 电网的 100 kW 阵列的详细模型。最大功率点跟踪 (MPPT) 是通过使用“增量电导 + 积分调节器”技术的 Simulink 模型在升压转换器中实现的。

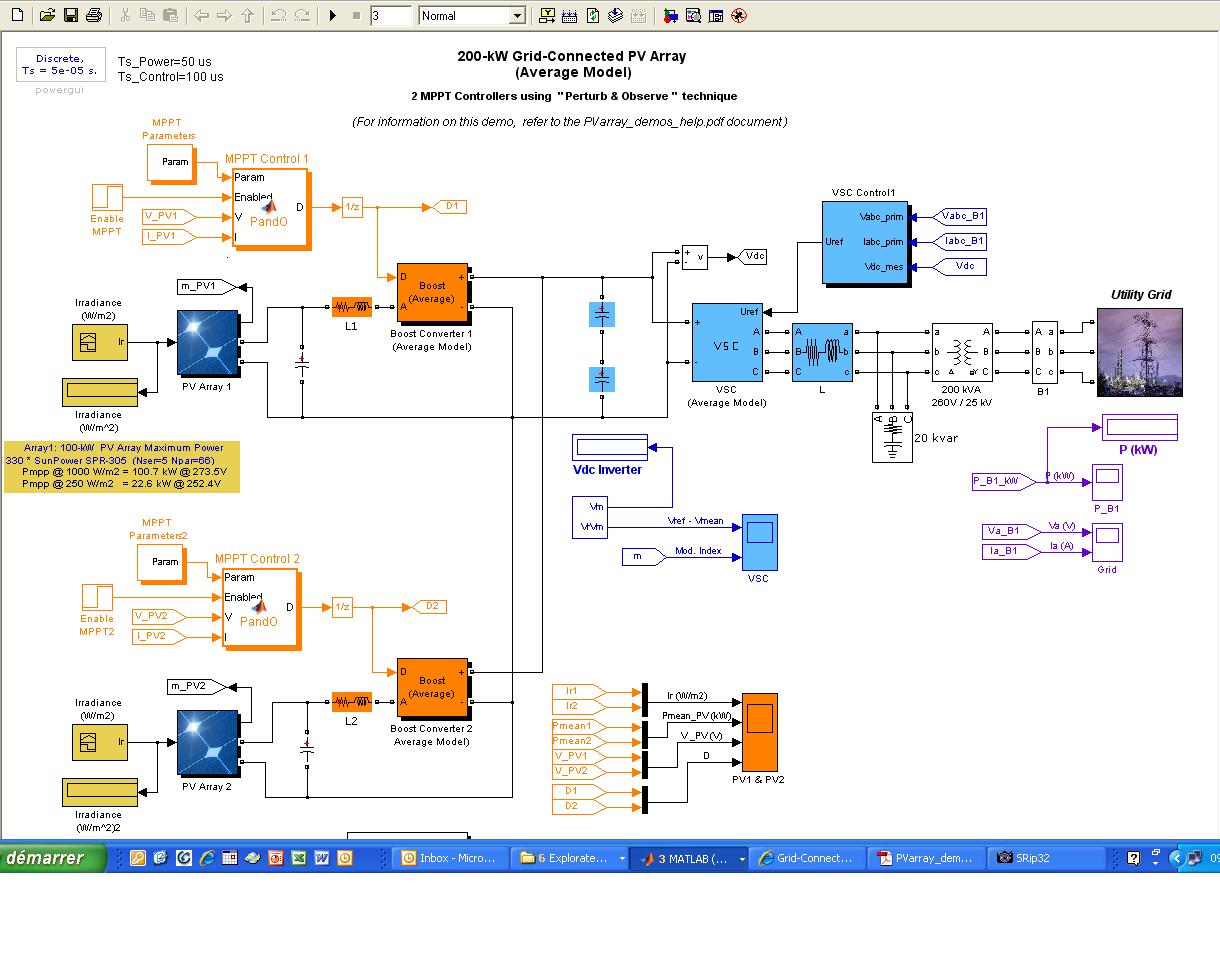

PVarray_Grid_PandO_avg.mdl 是通过两个 DC-DC 升压转换器和单个三相 VSC 连接到 25 kV 电网的 200 kW 阵列的平均模型。基于“扰动和观察”技术的 MPPT 控制器是通过生成可嵌入 C 代码的 MATLAB 功能块实现的。
还包括一个包含有关这两个模型的有用信息的帮助文件。

转载请注明出处： apollocode » 并网光伏阵列

文件列表(部分)

名称	大小	修改日期
PVarray	0.00 KB	2021-06-28
grid.jpg	48.89 KB	2009-11-14
panel.jpg	10.64 KB	2010-01-28
PVarray_demos_help.pdf	50.08 KB	2012-01-50
PVarray_Grid_IncCondReg_det.jpg	140.80 KB	2012-09-26
PVarray_Grid_IncCondReg_det.mdl	252.24 KB	2012-09-54
PVarray_Grid_PandO_avg.jpg	147.51 KB	2012-09-34
PVarray_Grid_PandO_avg.mdl	331.03 KB	2012-09-38
PV_model_Param.mdl	31.70 KB	2012-09-00
