电磁场作业仿真(设计一个三维尖对尖点火器)软件开发平台为ANSYS

设计了对应的Ansys程序并附上仿真图设计出了三维尖对尖点火器,程序代码见附件

预览截图

应用介绍

  题目要求: 设计一个三维尖对尖点火器(圆锥对圆锥),求出开始点火时的电压和相应 的电场分布,并画出尖对尖连线上的电位和电场分布。


参数设计:在设计实验时 R圆锥=0.02,R圆柱=0.024,点火器的介质选择空气,相对介电常数 2,电阻率 1×1015 定义路径时选择间隙为 1.5cm,加的电压为 20kV,为的是和30kV/cm 做比较,看能否击穿。

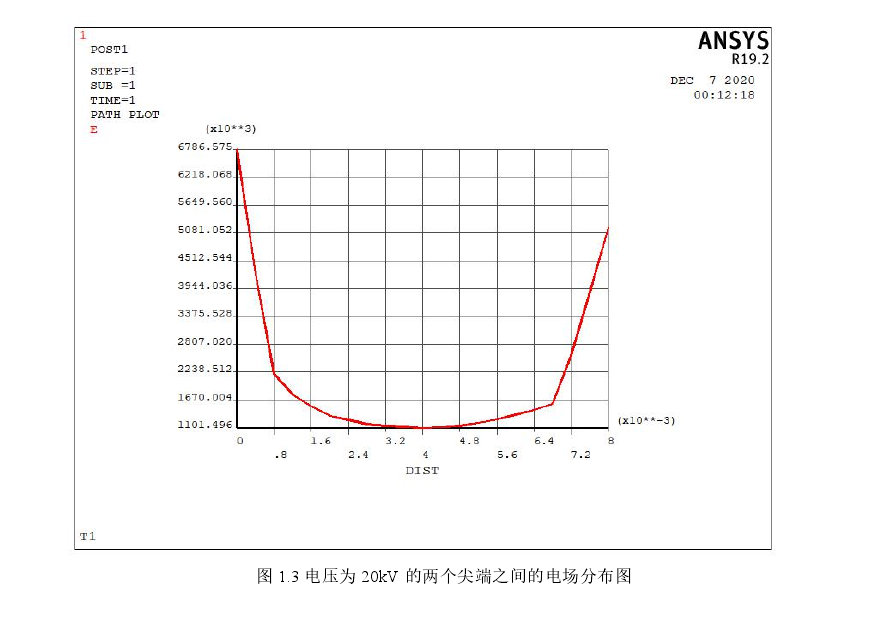

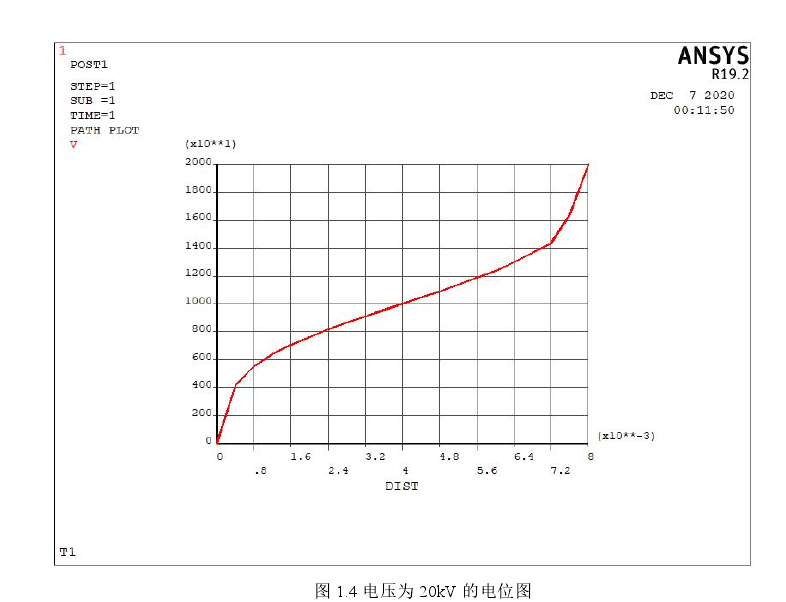

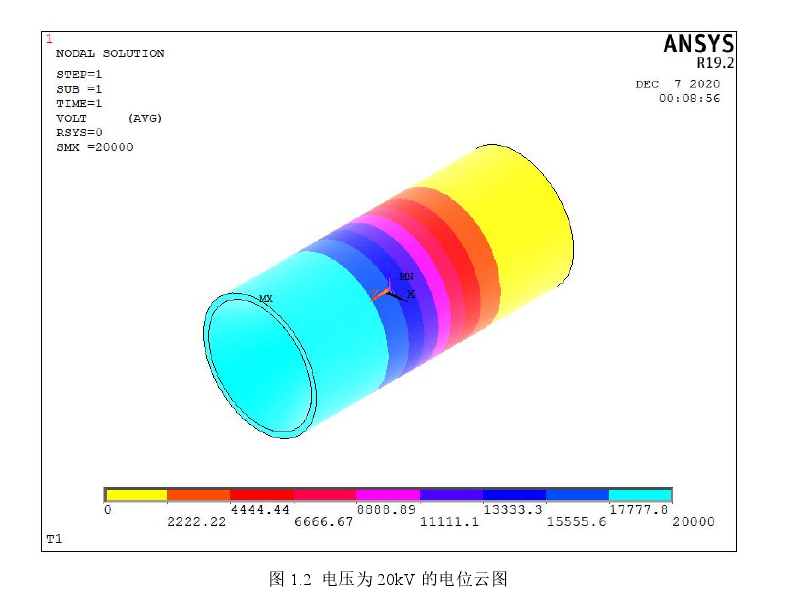

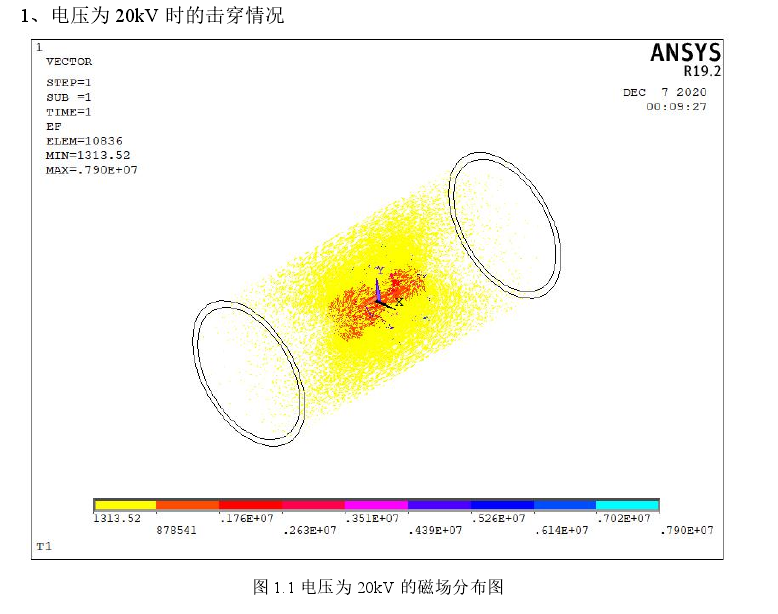

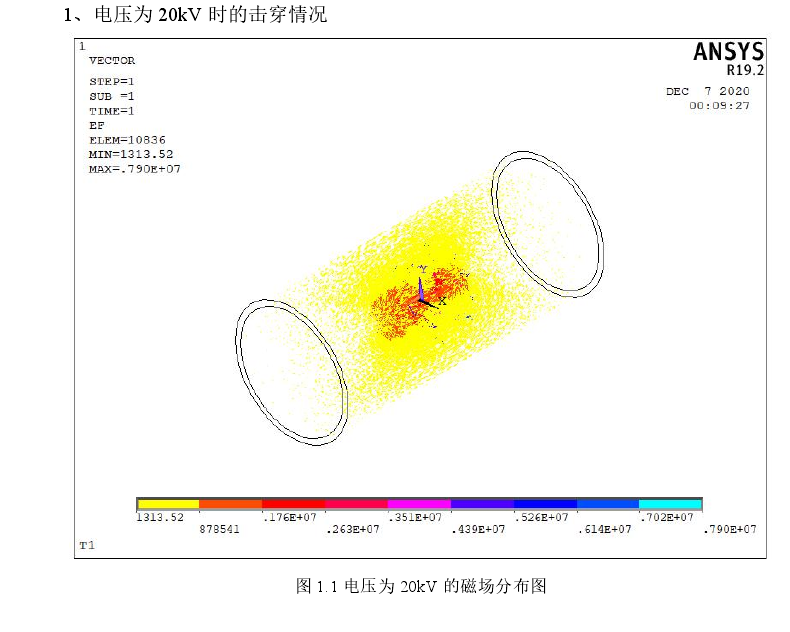

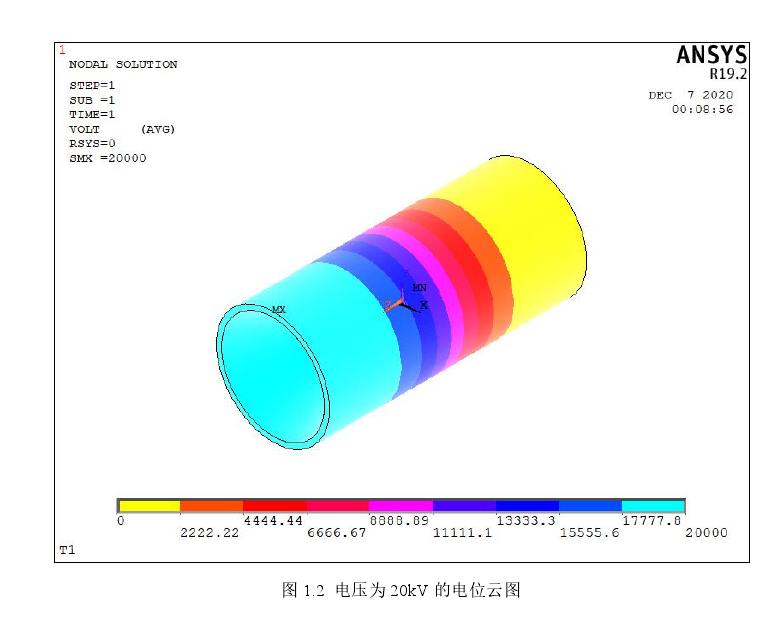

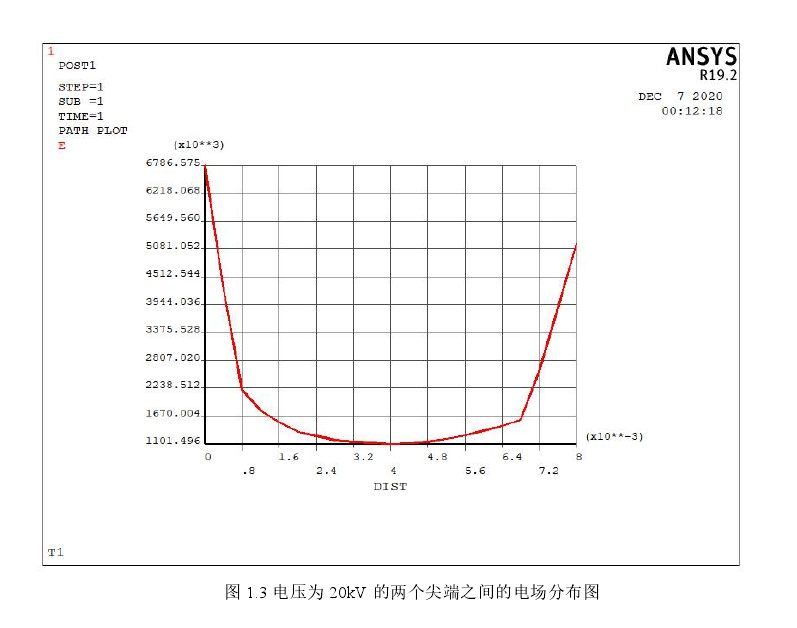

  仿真结果图为:

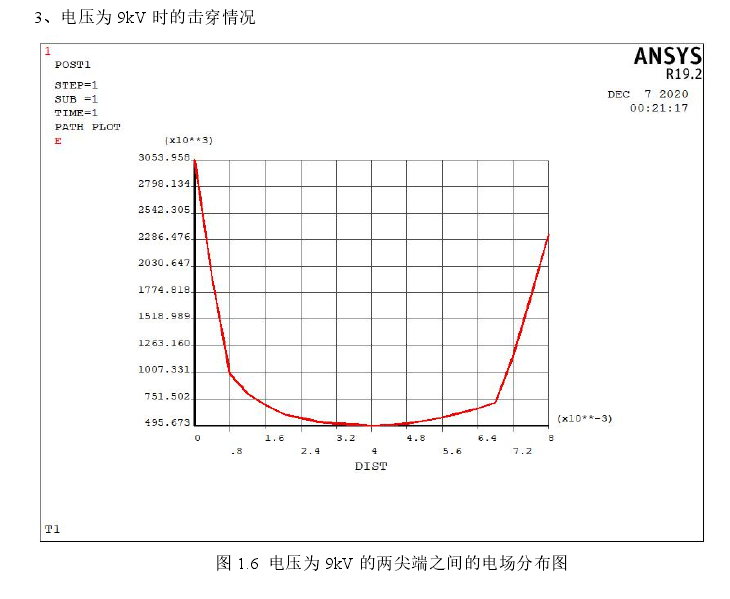

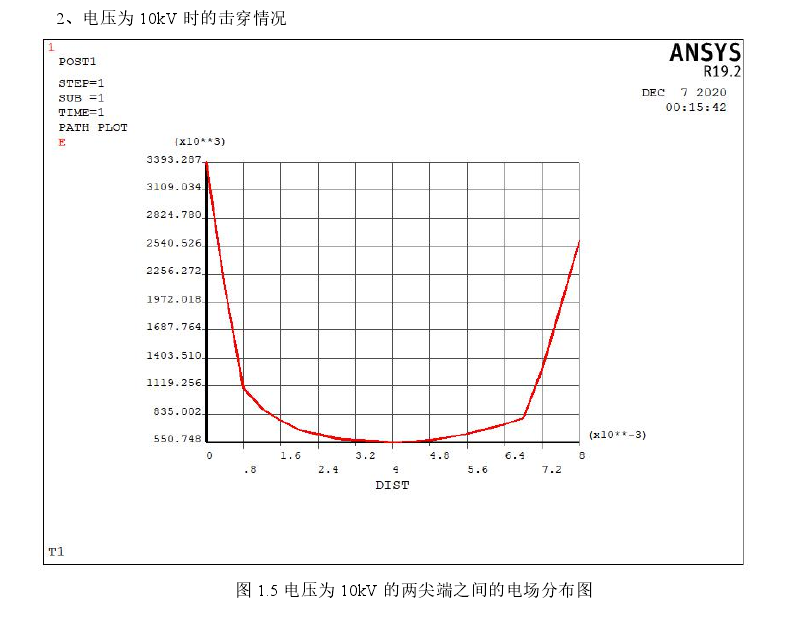

有图可知,当所加电压为 30kV 时,两点的最大场强达到了 6.7×106 远远击穿了;之所以仅仅加 30kV 就远远超过了点火时的击穿场强,是因为尖端放电的结果。再设置电压为 10kV,运行结果显示两点之间最大场强为 3.39×106 。再设置电压为 9kV,运行结果显示两点之间最大场强为 3.05×106 刚好击穿。

文件列表(部分)

名称 大小 修改日期
╘┤┤·┬δ.txt3.51 KB2021-06-44
