本仓库提供了一个名为“扰动观察法MPPT控制器仿真”的资源文件，该文件包含了基于扰动观察法（Perturb and Observe, P&O）的光伏最大功率点跟踪（Maximum Power Point Tracking, MPPT）控制器的仿真模型
资源内容

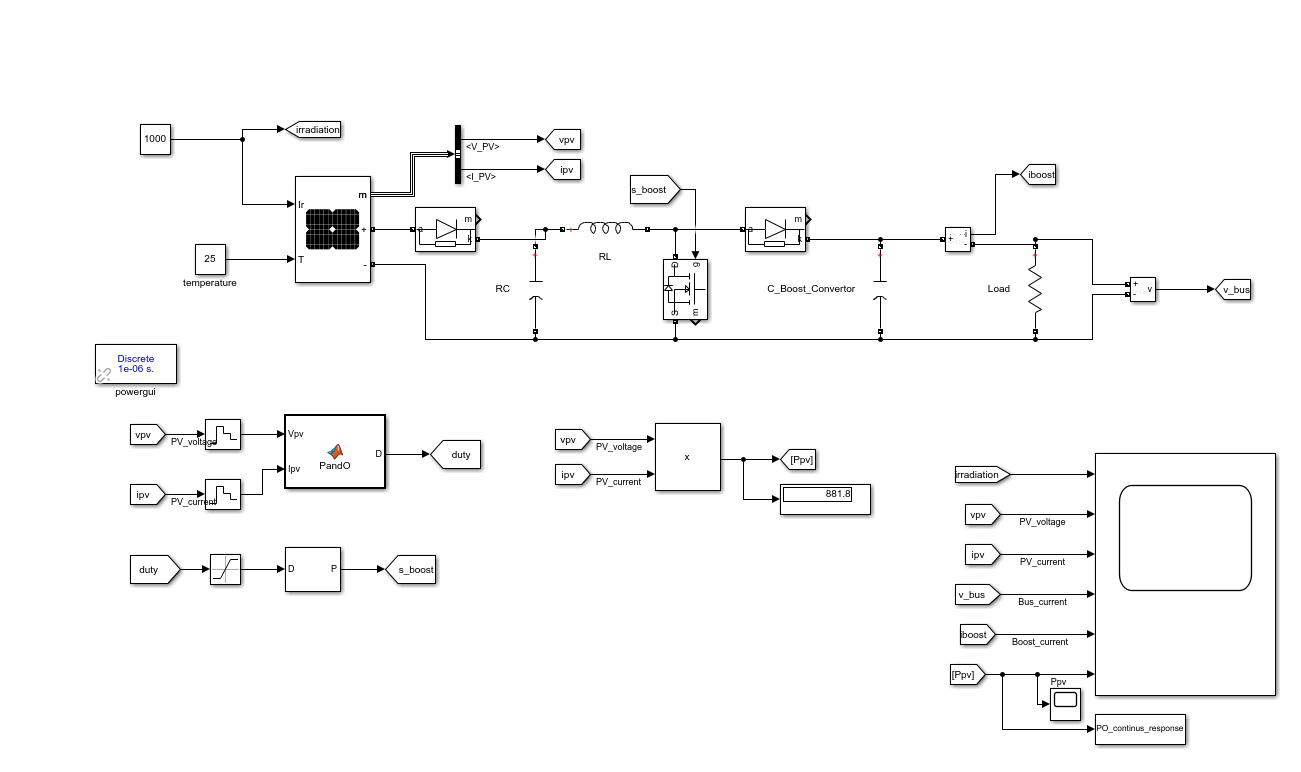

仿真模型：包含扰动观察法MPPT控制器的Simulink仿真模型，展示了如何通过扰动电压来追踪光伏电池的最大功率点。
文档：详细描述了扰动观察法的原理、仿真模型的搭建过程以及仿真结果的分析。
扰动观察法原理
扰动观察法是一种常用的MPPT控制方法。其基本原理是通过给系统施加一个方向的电压扰动，检测光伏电池输出功率的变化情况，并根据功率的递增或递减趋势来判断系统下一步的扰动方向。通过对扰动方向的调整，使光伏电池始终工作在最大功率点（MPP）处。
具体步骤如下：
采样：对当前时刻的电压和电流进行采样，计算得到功率。
功率比较：将当前时刻的功率与上一时刻的功率进行比较，得出功率差值∆P。
扰动方向判断：
若∆P > 0，说明当前工作点位于最大功率点（Pm）的左侧，应继续向当前方向施加扰动∆U。
若∆P < 0，说明当前工作点位于最大功率点（Pm）的右侧，应向相反方向施加扰动∆U。
持续追踪：在实际应用中，由于∆U的存在，系统会在最大功率点附近持续震荡，以保持最大功率输出。
©版权声明：本文内容由互联网用户自发贡献，版权归原创作者所有，本站不拥有所有权，也不承担相关法律责任。如果您发现本站中有涉嫌抄袭的内容，欢迎发送邮件至： www_apollocode_net@163.com 进行举报，并提供相关证据，一经查实，本站将立刻删除涉嫌侵权内容。
转载请注明出处： apollocode » 扰动法的mppt
文件列表(部分)
| 名称 | 大小 | 修改日期 |
|---|---|---|
| PO_MPPT.slx | 43.64 KB | 2024-11-08 |
