[PLECS]正激变换器仿真建模教程
本文将分四个仿真建模将正激变换器从理想化建模到并网建模的过程进行教学。
演示了一种分步方法，用于创建两级 DC-DC 转换器的详细模型，从正激转换器的理想化模型开始。当添加二极管反向恢复效应时，由于仿真模型的时间常数相差几个数量级，系统在数值上变得僵硬。反向恢复现象的时间常数在10ns范围内，输出滤波器的时间常数在1ms量级。然而，通过使用刚性求解器和适当的公差设置，转换器仍然可以以快速的速度进行仿真

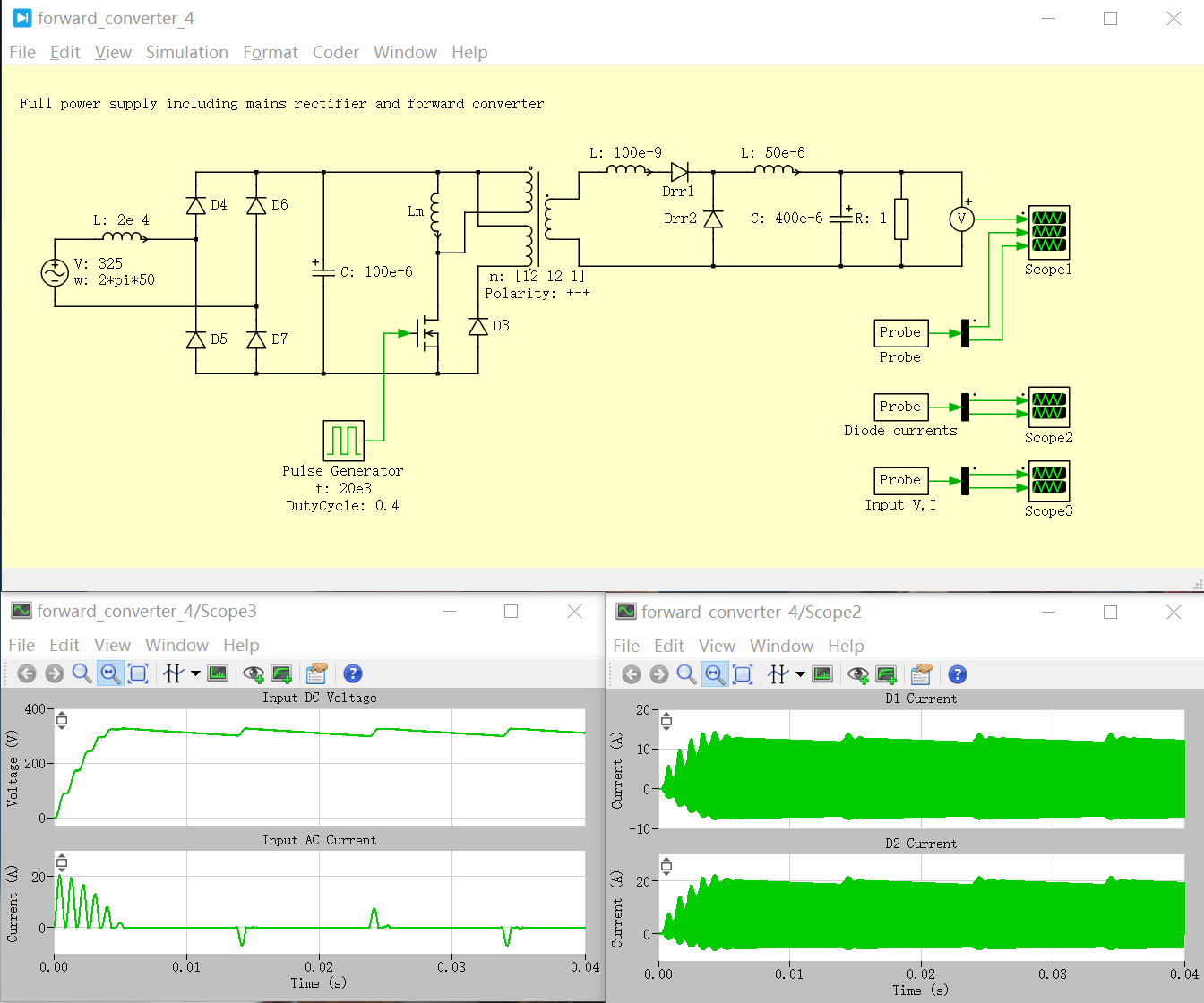

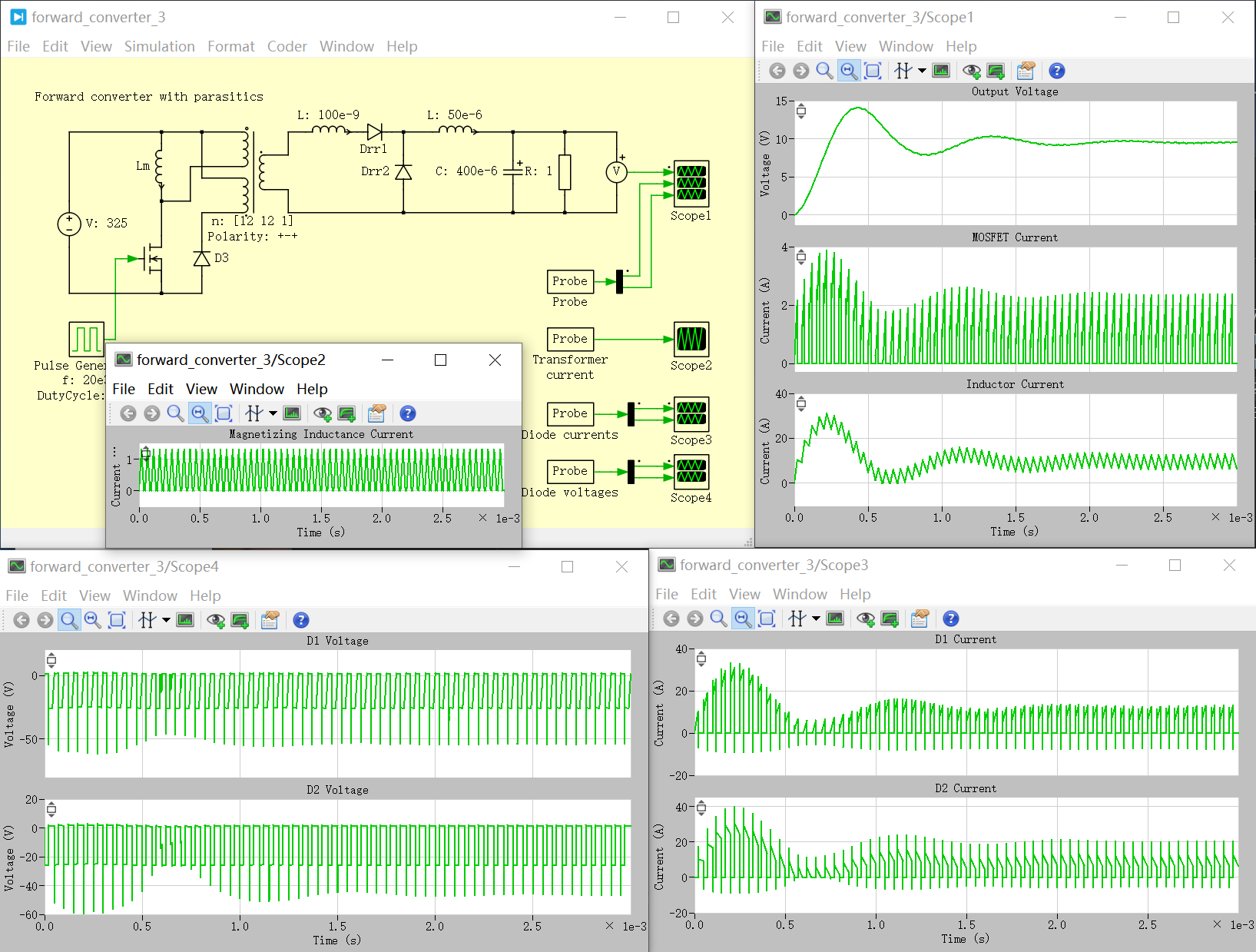

预览截图
应用介绍
使用PLECS创建两级电力电子转换器的详细模型。
正激转换器本质上是一个带有隔离变压器的降压（降压）转换器。当MOSFET导通时，二极管D1正向偏置并传导电感电流，该电流在导通间隔期间增加。当MOSFET关断时，电感电流从D1换向D2并开始减小。如果电感电流在关断间隔内从未降至零，则称转换器在连续导通模式下工作。
用于对电源进行建模的方法是从正激转换器的基本模型开始。在此步骤中，您将假设变压器是理想的，并且您将使用固定的直流电压对输入整流器级进行建模。在以下步骤中，您将向元件模型添加更多详细信息，并包括输入整流器级。
本文将分四个仿真建模将正激变换器从理想化建模到并网建模的过程进行教学。
©版权声明：本文内容由互联网用户自发贡献，版权归原创作者所有，本站不拥有所有权，也不承担相关法律责任。如果您发现本站中有涉嫌抄袭的内容，欢迎发送邮件至： www_apollocode_net@163.com 进行举报，并提供相关证据，一经查实，本站将立刻删除涉嫌侵权内容。
转载请注明出处： apollocode » [PLECS]正激变换器仿真建模教程
文件列表(部分)
| 名称 | 大小 | 修改日期 |
|---|---|---|
| forward_converter | 0.00 KB | 2024-12-54 |
| forward_converter_1.plecs | 13.09 KB | 2022-12-36 |
| forward_converter_2.plecs | 17.32 KB | 2022-12-36 |
| forward_converter_3.plecs | 27.75 KB | 2022-12-36 |
| forward_converter_4.plecs | 30.45 KB | 2022-12-36 |
| forward_converter_cn.docx | 381.05 KB | 2024-12-44 |
