opendss 进行短路故障仿真
这是opendss单相，多相仿真，从0到0.3秒，电路处于正常状态（无故障发生）。

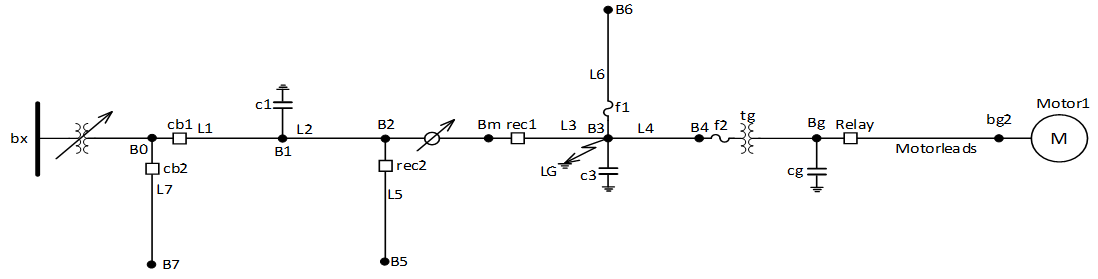

在t = 0.3秒时，节点B3发生临时单相短路故障SLG（阶段A）故障持续时间0.21秒。
应用介绍
这是opendss单相，多相仿真，从0到0.3秒，电路处于正常状态（无故障发生）。
在t = 0.3秒时，节点B3发生临时单相短路故障SLG（阶段A）故障持续时间0.21秒。继电器检测到欠压和过电流后，会在0.1 s后（t = 0.4秒）运行，从而隔离感应电动机。
由于故障持续时间为0.21 s，因此故障仍然存在。 因此，重合器rec1在0.11s之后（在t = 0.51秒处）断开线路L3。 而且，几乎同时，临时故障消失了。
0.5秒后（在t = 1.01秒处），重合器重新连接线L3。
PPT详细对单相短路故障，如何进行些脚本，并且告诉了每个脚本的作用，如何定义，
对原理进行了阐述

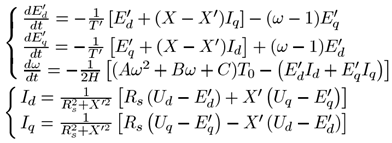

感应电机方程式：
1.在OpenDSS中打开Run.DSS
©版权声明：本文内容由互联网用户自发贡献，版权归原创作者所有，本站不拥有所有权，也不承担相关法律责任。如果您发现本站中有涉嫌抄袭的内容，欢迎发送邮件至： www_apollocode_net@163.com 进行举报，并提供相关证据，一经查实，本站将立刻删除涉嫌侵权内容。
转载请注明出处： apollocode » opendss 进行短路故障仿真
文件列表(部分)
| 名称 | 大小 | 修改日期 |
|---|---|---|
| BusCoords.dat | 0.00 KB | 2018-09-20 |
| Capacitor.dss | 0.10 KB | 2018-09-20 |
| Fault.dss | 0.08 KB | 2018-09-20 |
| Fuse.dss | 0.11 KB | 2018-09-20 |
| GrowthShape.dss | 0.07 KB | 2018-09-20 |
| IndMach012.dss | 0.22 KB | 2018-09-20 |
| line.dss | 0.13 KB | 2018-09-20 |
| LineCode.dss | 0.58 KB | 2018-09-20 |
| Load.dss | 0.11 KB | 2018-09-20 |
| LoadShape.dss | 0.42 KB | 2018-09-20 |
| Master.DSS | 0.24 KB | 2018-09-20 |
| Monitor.dss | 0.15 KB | 2018-09-20 |
| NewModel_Variables.Txt | 0.38 KB | 2018-09-20 |
| Recloser.dss | 0.23 KB | 2018-09-20 |
| RegControl.dss | 0.18 KB | 2018-09-20 |
| Relay.dss | 0.19 KB | 2018-09-20 |
| Run.dss | 0.49 KB | 2018-09-20 |
| Spectrum.dss | 0.33 KB | 2018-09-20 |
| TCC_Curve.dss | 0.62 KB | 2018-09-20 |
| Transformer.dss | 0.21 KB | 2018-09-20 |
| Vsource.dss | 0.12 KB | 2018-09-20 |
| wpwind2400.csv | 14.10 KB | 2018-09-20 |
| 故障仿真研究.pptx | 521.42 KB | 2021-01-26 |
| 短路故障 | 0.00 KB | 2021-01-26 |
