应用介绍

此项目是Verilog和LogiSim中的Tic Tac Toe游戏。

井字游戏是一款非常受欢迎的纸笔游戏，采用3x3网格，可供两名玩家使用。 在对角线，垂直或水平行中留下前三个标记的玩家将赢得比赛。现在可以实现了Verilog和Logisim的Tic Tac Toe游戏。

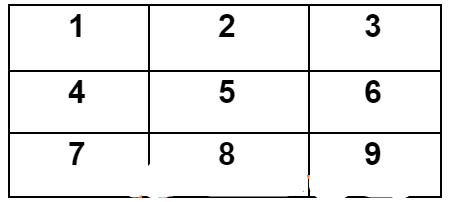

将下面的3x3网格表视为所播放位置的顺序：

当在以下行对中成功放置三个相似的（01-Xs）或（10-Os）值时，玩家/计算机将赢得比赛。 （4,5,6）;（7,8,9）; （1、4、7）； （2,5,8）;（3,6,9）; （1,5,9）;（3,5,7）。

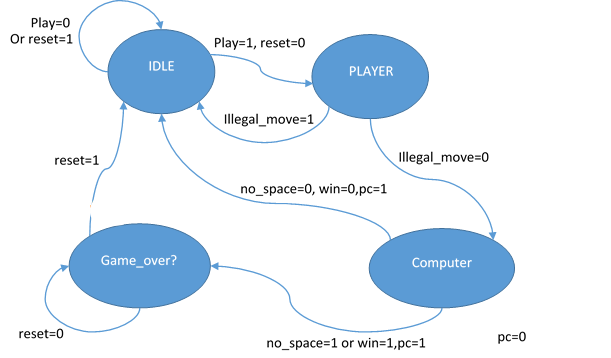

我们来看一下Tic Tac Toe游戏的Verilog代码。 为了控制井字游戏，FSM控制器的设计如下。

1. IDLE（00）：在等待播放器/计算机播放或重置电路时，FSM处于IDLE状态。

2. PLAYER（01）：播放器转向播放，并将“ 01”存储到解码位置。

3. COMPUTER（10）：计算机开始播放，“ 01”存储到解码位置。

4. Game_over（11）：当有赢家或没有更多游戏空间时，游戏结束。

井字游戏的控制器输入：

a. 重启 ：

重置= 1：处于Game_Over状态时重置游戏。

重置= 0：游戏开始。

b. 玩：

播放= 1：处于IDLE状态时，播放= 1是将控制器切换到PLAYER状态，然后播放器播放。

播放= 0：保持在空闲状态。

C. 个人电脑

PC = 1：处于COMPUTER状态时，PC = 1将切换到IDLE状态，然后计算机开始播放。

PC = 0：保持在计算机状态。

d. 非法移动

Illegal_move = 0：处于播放器状态时，Illegal_move = 0将切换到COMPUTER状态，并在PC = 1时让计算机播放。

Illegal_move = 1：从播放器/计算机非法移动并切换到IDLE状态。

e. 没有空间

No_space = 0：仍有空间玩，继续游戏。

No_space = 1：不再有游戏空间，游戏结束，需要在重新玩游戏之前重置游戏。

F. 赢得

获胜= 0：仍在等待获胜者

赢= 1：有一个赢家，完成游戏，需要重置游戏才能再次玩。

附件中包括：井字游戏的Verilog代码、Tic Tac Toe游戏的Verilog测试台代码。

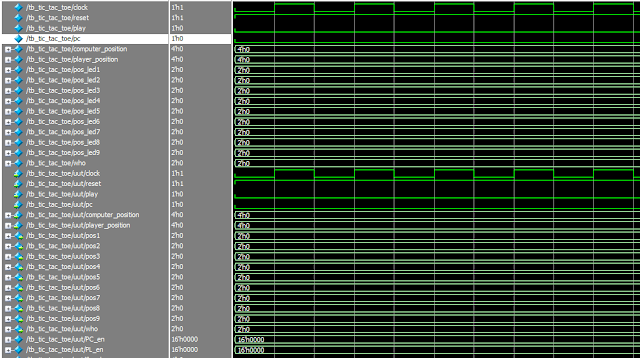

本人在下方展示了Tic Tac Toe游戏的Verilog测试台代码；在预览区展示了Tic Tac Toe游戏的仿真波形；想了解更多请下载附件。

`timescale 1ns / 1ps
// fpga4student.com: FPGA projects, Verilog projects, VHDL projects
// Verilog testbench code for TIC TAC TOE GAME
module tb_tic_tac_toe;
 // Inputs
 reg clock;
 reg reset;
 reg play;
 reg pc;
 reg [3:0] computer_position;
 reg [3:0] player_position;
 // Outputs
 wire [1:0] pos_led1;
 wire [1:0] pos_led2;
 wire [1:0] pos_led3;
 wire [1:0] pos_led4;
 wire [1:0] pos_led5;
 wire [1:0] pos_led6;
 wire [1:0] pos_led7;
 wire [1:0] pos_led8;
 wire [1:0] pos_led9;
 wire [1:0] who;
 // Instantiate the Unit Under Test (UUT)
 tic_tac_toe_game uut (
  .clock(clock),
  .reset(reset),
  .play(play),
  .pc(pc),
  .computer_position(computer_position),
  .player_position(player_position),
  .pos1(pos_led1),
  .pos2(pos_led2),
  .pos3(pos_led3),
  .pos4(pos_led4),
  .pos5(pos_led5),
  .pos6(pos_led6),
  .pos7(pos_led7),
  .pos8(pos_led8),
  .pos9(pos_led9),
  .who(who)
 );
 // clock
 initial begin
 clock = 0;
 forever #5 clock = ~clock;
 end
 initial begin
  // Initialize Inputs
  play = 0;
  reset = 1;
  computer_position = 0;
  player_position = 0;
  pc = 0;
  #100;
  reset = 0;
  #100;
  play = 1;
  pc = 0;
  computer_position = 4;
  player_position = 0;
  #50;
  pc = 1;
  play = 0;
  #100;
  reset = 0;
  play = 1;
  pc = 0;
  computer_position = 8;
  player_position = 1;
  #50;
  pc = 1;
  play = 0;
  #100;
  reset = 0;
  play = 1;
  pc = 0;
  computer_position = 6;
  player_position = 2;
  #50;
  pc = 1;
  play = 0;
  #50
  pc = 0;
  play = 0;
  end
endmodule
