应用介绍

此项目是比较器的Verilog代码。

在该项目中，在Verilog HDL中设计并实现了一个简单的2位比较器。 给出了真值表，K-Map和比较器的最小化方程。 比较器的Verilog代码由ModelSim仿真，并给出了仿真波形。

2位比较器的规格如下：

输入：2位A和B用于比较

输出：

A_greater_B：如果A> B，则为高，否则为低

A_equal_B：如果A = B，则为高，否则为低

A_less_B：如果A <B，则为高，否则为低

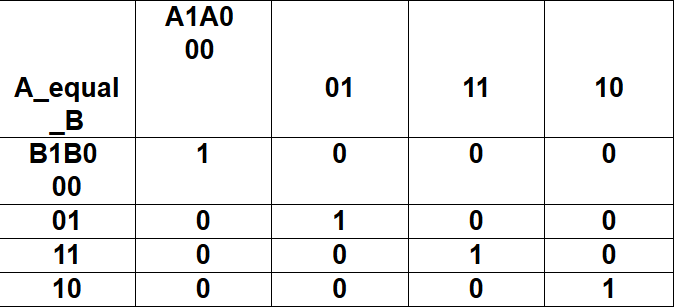

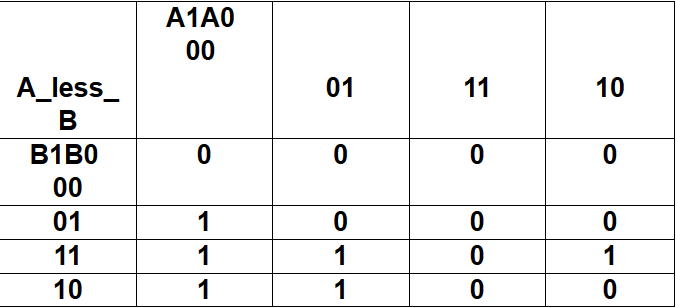

K-Map表和比较器的相应方程式（对应的表在预览区显示）：

A_greater_B = B0  B1 A0 + B1 A1 + A1 A0 B0

                       = A0 B0 (B1 + A1) + + B1 A1

A_equal_B = (B1 A1+A1 B1) (B0 A0+A0 B0)

A_less_B = A0  A1 B0 + A1 B1 + B1 B0 A0

附件中包括：比较器的真值表、K-Map表和比较器的相应方程式表、比较器的Verilog代码。

本人在下方展示了比较器的Verilog代码；如想了解更多请下载附件。

// FPGA projects using Verilog/ VHDL
 // fpga4student.com : FPGA projects, Verilog projects, VHDL projects
 // Verilog code for 2-bit comparator
 module comparator(input [1:0] A,B, output A_less_B, A_equal_B, A_greater_B);
 wire tmp1,tmp2,tmp3,tmp4,tmp5, tmp6, tmp7, tmp8;
 // A = B output
 xnor u1(tmp1,A[1],B[1]);
 xnor u2(tmp2,A[0],B[0]);
 and u3(A_equal_B,tmp1,tmp2);
 // A less than B output
 assign tmp3 = (~A[0])& (~A[1])& B[0];
 assign tmp4 = (~A[1])& B[1];
 assign tmp5 = (~A[0])& B[1]& B[0];
 assign A_less_B = tmp3 | tmp4 | tmp5;
 // A greater than B output
 assign tmp6 = (~B[0])& (~B[1])& A[0];
 assign tmp7 = (~B[1])& A[1];
 assign tmp8 = (~B[0])& A[1]& A[0];
 assign A_greater_B = tmp6 | tmp7 | tmp8;
 endmodule
 `timescale     10 ps/ 10 ps
 // FPGA projects using Verilog/ VHDL
 // fpga4student.com
 // Verilog testbench code for 2-bit comparator
 module tb_comparator;
 reg [1:0] A, B;
 wire A_less_B, A_equal_B, A_greater_B;
 integer i;
 // device under test
 comparator dut(A,B,A_less_B, A_equal_B, A_greater_B);
 initial begin
      for (i=0;i<4;i=i+1)
      begin
           A = i;
           B = i + 1;
           #20;
      end
      for (i=0;i<4;i=i+1)
      begin
           A = i;
           B = i;
           #20;
      end
      for (i=0;i<4;i=i+1)
      begin
           A = i+1;
           B = i;
           #20;
      end
 end
 endmodule
